Condições de vácuo em sistemas de tratamento de água: Seleção de Válvulas e Soluções Comuns

A a bomba de transferência de água crua desarma durante o refluxo do filtro. O motor para, mas a coluna d'água continua descendo pela linha principal que está descendo. No cume mais próximo, o medidor composto desce abaixo de zero; segundos depois, o cano estremece e a válvula de retenção se fecha com um golpe metálico. Ao reiniciar, os operadores ouvem ruídos semelhantes a cascalho perto da bomba, embora o filtro esteja limpo.

Esses são sinais de alerta familiares em plantas aquáticas. O ar pode ficar preso em um ponto alto, o flutuador pode estar preso, ou a linha pode estar entrando no vácuo mais rápido do que a entrada pode responder. Os engenheiros também notam pressão diferencial instável, vibração de baixo fluxo, torque do atuador crescente ou assento úmido. Deixado sozinho, um transitório breve pode se tornar separação da coluna, dano por cavitação, colapso de tubulação ou vazamento na junta que interrompe a produção.

Como a Seleção de Válvulas Ajuda a Prevenir Cavitação e Danos a Dutos em Sistemas de Tratamento de Água

Introdução às Soluções de Tratamento de Água

Visão geral dos processos de tratamento de água

A estação de tratamento não possui um único serviço uniforme de água. As linhas de admissão carregam areia; Os skids de dosagem lidam com produtos químicos concentrados; os filtros alternam entre serviço e contra-lavagem; Bombas de água limpa alimentam redutas de rede longas. Sistemas de gestão de águas residuais adicionam sólidos, gás biológico e sulfeto de hidrogênio. Direção do fluxo, altura estática e função da bomba podem mudar várias vezes em um ciclo.

A estratégia antivácuo deve seguir essas mudanças. Uma válvula selecionada apenas pelo diâmetro do tubo pode admitir pouco ar durante o dreno ou expulsá-lo de forma muito agressiva durante o reabastecimento, alterando a pressão observada por bombas, vedações, instrumentos e suportes.

Importância da Infraestrutura de Oleodutos

Infraestrutura do gasoduto armazena energia. Quando uma bomba para, o líquido em movimento continua, e uma válvula de fechamento rápido pode separar a coluna a jusante. Se a pressão local cair abaixo da pressão de vapor, formam-se cavidades; O colapso posterior deles agrava o metal e cria surta. A pressão subatmosférica sustentada também pode deformar tubos que não foram projetados para vácuo.

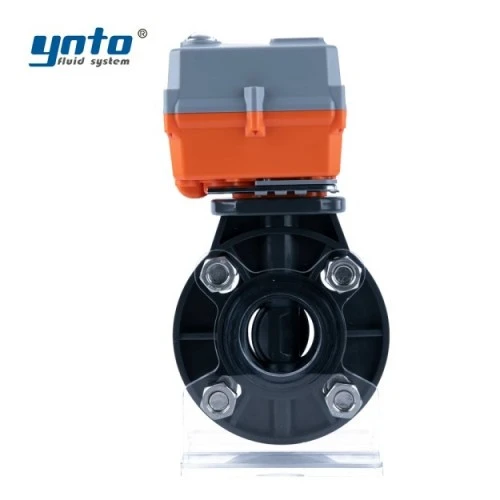

Válvulas de isolamento grandes influenciam esse transitório. Uma válvula borboleta com flange elétrica flange elétrica para tratamento de água pode fornecer desligamento automático de baixa perda em serviço compatível DN50-DN800 com várias opções de assento. O horário de encerramento deve vir de um estudo sobre surtos. Mais rápido não é automaticamente mais seguro.

Soluções de Válvulas para Condições de Vácuo em Sistemas
de Transferência de Fluidos Como as Válvulas Ajudam a Gerenciar o Vácuo e a Pressão Negativa

Uma válvula de ar/vácuo é aberta quando uma linha está vazia. Durante o preenchimento, seu grande orifício exala ar a granel; O líquido ascendente levanta o flutuador e fecha a saída. Se a pressão depois cair abaixo da atmosfera, o flutuador desce e admite ar. Isso limita a pressão diferencial externa-interna e reduz o colapso ou a separação descontrolada das colunas.

Durante o comissionamento, o tamanho da conexão não é o número decisivo. Os engenheiros comparam o fluxo de entrada e saída necessários com curvas de capacidade na pressão diferencial permitida. Eles modelam desacoplamentos de bombas, quebras de linha, drenagem rápida e fechamento de válvulas contra pressão negativa permitida. Um orifício subdimensionado se abre, mas não consegue passar ar suficiente. Uma saída superdimensionada pode liberar o ar tão rapidamente que a água retornada atinge o flutuador que se fecha e causa um batimento forte.

A válvula também precisa de acesso atmosférico limpo. Seu exaustor, ventilação ou câmara protegida não devem inundar ou bloquear. O serviço de potabilidade pode exigir aprovação sanitária; O serviço de esgoto pode exigir roteamento de ventilação de sulfeto de hidrogênio e controle de odor, em vez de descarga em uma sala confinada.

Tipos de Soluções de Válvula para Condições de Vácuo

Uma válvula de liberação de ar usa um pequeno orifício para ventilar bolsões enquanto a principal permanece pressurizada. Uma válvula de ar/vácuo utiliza um grande orifício para o escape em volume durante o abastecimento e admissão durante o drenagem. Uma válvula combinada realiza ambas as funções. As versões para águas residuais geralmente possuem passagens maiores e acesso à descarga porque mecanismos de água limpa podem contaminar o esgoto.

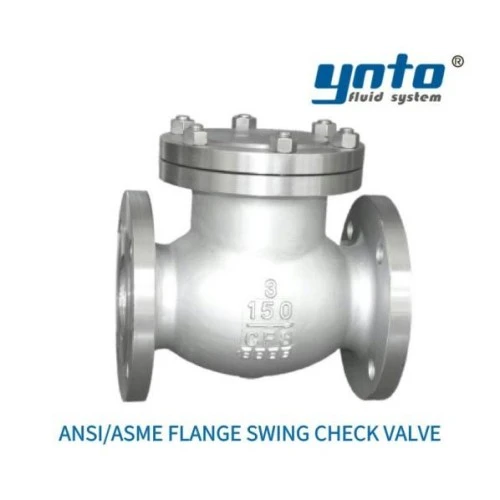

Um disjuntor a vácuo destinado apenas a admitir ar é útil onde o escapamento é tratado em outro lugar. Não é uma válvula de retorno. Uma válvula de retenção flange oscilante ANSI/ASME pode interromper o fluxo reverso de líquido após o desligamento da bomba, mas não pode fornecer ar para aliviar pressão negativa.  Fechamento da válvula de retenção, desaceleração da coluna e resposta da válvula de ar devem ser avaliados em conjunto.

Implicações da Cavitação para a Gestão da Integridade de Dutos

Visão geral do fenômeno da cavitação

A cavitação começa quando a pressão absoluta local cai abaixo da pressão de vapor. Cavidades de vapor viajam para uma pressão mais alta e implodem. Os operadores descrevem o som como cascalho em uma bomba ou válvula de controle. Colapsos repetidos criam buracos de bordas afiadas, ao contrário da perda mais ampla da corrosão comum.

Válvulas antivácuo reduzem uma via para essa condição: vácuo causado por drenagem rápida, desligamentos da bomba ou colunas separadas. Eles não curam a cavitação causada por queda excessiva de pressão de estrangulamento, altura de sucção inadequada da bomba ou ponto de operação do impulsor deficiente. Dados de pressão transitória, uma revisão NPSH e localização do dano ajudam a separar os mecanismos.

Efeitos da Cavitação em Sistemas de Dutos

A cadeia de dano é curta. Uma bomba desliga, a inércia transporta água além do cume, a pressão colapsa e uma cavidade de vapor ou coluna separada se forma. Quando a coluna se reune, a subida de pressão carrega juntas, eixos, âncoras e instrumentos. Um vazamento na flange pode aparecer apenas após muitos eventos, então um estrondo ocasional não é normal.

Ar aprisionado cria outra cadeia. A bolsa reduz a área de fluxo, a perda de carga aumenta e a bomba se afasta de sua região eficiente. O uso de energia aumenta, as leituras flutuam e condições de sucção ou descarga podem se aproximar da cavitação. Remover o ar restaura a capacidade, mas não corrige o tamanho inadequado da bomba ou da válvula de controle.

Aprimoramento dos Sistemas de Transferência de Fluidos

Benefícios da Seleção Correta de Válvulas

Boa seleção melhora a eficiência hidráulica porque o ar não bloqueia mais os pontos altos, distorce os medidores ou adiciona altura de bombeamento. Ele protege a integridade do duto limitando a pressão negativa. O objetivo é um transitório controlado, não a maior válvula disponível.

Para uma consulta, forneça o perfil do duto, diâmetro, material, classe da parede, pressão, taxas de enchimento e drenagem, curva da bomba, comportamento da válvula de retenção, fluxo, temperatura e teor de sólidos ou gás. Indique o vácuo permitido e o tempo de enchimento. Essas entradas definem o tipo de válvula, capacidade de ar, comportamento de fechamento e localização por meio da análise de transientes.

Para modulação de águas residuais contendo sólidos, uma válvula esfera de controle pneumática em V de válvula pneumática de controle em V oferece uma porta em V de cisalhamento, mas seu trim e queda de pressão ainda precisam de verificação de erosão e cavitação. A compatibilidade dos materiais também importa. O ferro dúctil revestido com FBE é comum para a água municipal; O 316L serve para muitas funções de tratamento, enquanto o Duplex ou Super Duplex pode ser adequado para cloretos severos. EPDM, FKM e PTFE possuem diferentes limites de temperatura e químicos. Aço carbono ou liga pode exigir proteção FBE ou Halar, com os períodos de revestimento controlados.

A seleção de materiais não se limita à resistência à corrosão. Baixa temperatura altera a recuperação dos elastomeros, enquanto água morna e clorada pode acelerar o inchaço ou endurecimento. Carrocerias de aço carbono e aço liga precisam de uma margem de corrosão definida, além de inspeção de revestimento nas bordas, drenos e fixadores. Em sistemas potáveis, elastomeros, revestimentos e lubrificantes devem possuir a aprovação exigida pela autoridade local. Para serviços de hipoclorito ou lodo, dados reais de concentração e sólidos superam um amplo rótulo de família de materiais.

Estudos de Caso: Implementações Bem-sucedidas

Considere uma tubulação de água filtrada com um cume além da estação de bombeamento. A perda de energia gera pressão negativa e um surto de reinicialização forçada. Um modelo mostra incapacidade de entrada de ar. Uma válvula combinada com tamanho adequado, fechamento coordenado da válvula de retenção e isolamento mais lento a jusante mantêm a pressão dentro do envelope do tubo. A melhoria vem da resposta do sistema, não de um componente só.

Em uma conduta de força de esgoto, a perda de fluxo e o ruído recorrem apesar da bomba sonora. A inspeção encontra uma válvula de ar suja e bolsa de gás corrosivo. Uma válvula combinada de serviço de esgoto com acesso à descarga restaura o gerenciamento do ar; Ventilação segura e isolamento de serviço reduzem a exposição. Esses são cenários representativos, não garantias de desempenho.

Válvulas de controle de pressão como soluções complementares

Importância do Controle de Pressão no Tratamento de Água

Válvulas de controle de pressão gerenciam o lado de pressão positiva. Eles estabilizam a alimentação por filtragem, protegem equipamentos ou reduzem a alta pressão de fornecimento. Um ajuste mal selecionado cria outro problema: diferencial excessivo eleva a velocidade do jato, a pressão local cai abaixo da pressão de vapor e a cavitação erode o plugue, gaiola ou tubo a jusante.

Engenheiros frequentemente percebem vibração de baixa abertura primeiro. O controlador caça, o plugue faz micro-movimentos repetidos, guia o desgaste e a resposta desacelera. O sobredimensionamento é comum porque a válvula então trabalha próxima ao seu assento. Cv correto, rangeabilidade, fluxo mínimo, redução em etapas e corte anti-cavitação importam mais do que a correspondência do tamanho da linha.

Para um serviço adequado de líquido limpo, uma válvula de controle de pressão auto-operada usa pressão de válvula de controle de pressão auto-operada usa pressão de processo para posicionar seu trim e pode regular a pressão a montante ou a jusante sem energia externa. Confirme faixa de pressão, materiais, classe de fuga e comportamento dinâmico. Ele complementa um dispositivo de ar/vácuo; não substitui um.

Integração com a Tecnologia Antivácuo

A integração começa com um modelo transitório contendo a inércia da bomba, dinâmica da válvula de retenção, curso da válvula de controle, temporização do atuador, capacidade de ar, elasticidade do tubo e elevação. Ele testa partidas, paradas planejadas, perda de energia, fechamento de emergência, drenagem e enchimento. Válvulas de pressão limitam a pressão positiva; Válvulas de ar/vácuo limitam a pressão negativa.

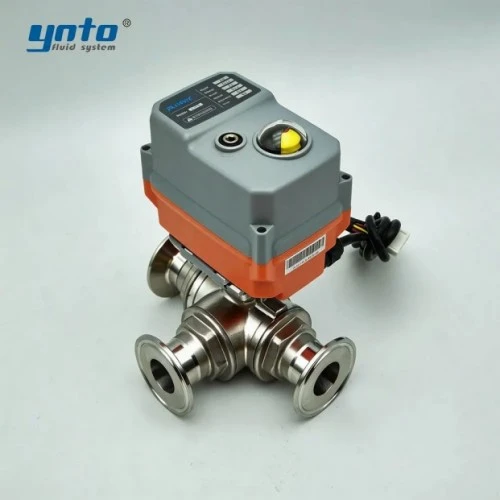

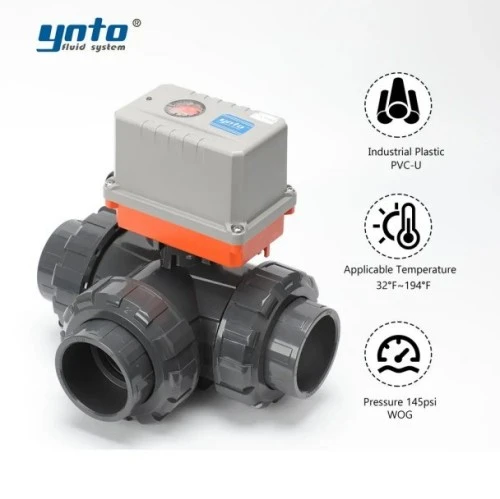

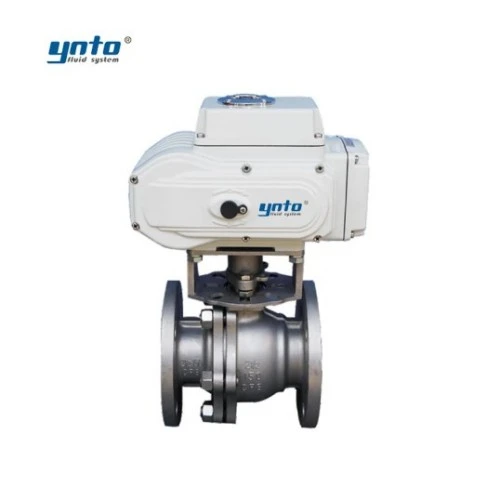

Automação adiciona evidências. Transmissores de pressão nos cumes, realimentação da posição da válvula, status da bomba, vibração e nível da câmara podem ser tendências. Uma válvula elétrica ou atuador pneumático precisa de um tempo de curso e da posição de falha engenheirados para a produção. Uma válvula de diafragma isola seu atuador dos produtos químicos dosáveis; uma válvula de esfera proporciona isolamento dos ramos, enquanto uma válvula borboleta é econômica em grandes redes. Cada um resolve um problema diferente.

Melhores Práticas para Instalação e Manutenção

Diretrizes para Configuração Eficiente

Instale válvulas de ar em pontos altos, mudanças de inclinação, longas inclinações, descargas de bombas, a jusante do isolamento rápido e locais afetados pelo drenagem. O espaçamento final segue o perfil hidráulico e o estudo de transientes. Mantenha a válvula vertical a menos que outra orientação seja aprovada, e dimensione o riser para o fluxo de ar projetado.

Fornecer isolamento de serviço, aberto travado ou supervisionado para que a proteção não seja removida acidentalmente. As câmaras precisam de drenagem, ventilação, proteção contra enchentes e geadas, além de folga para funcionamento. As unidades de esgoto também precisam de lavagem segura e manuseio de ventilação. Evite conexões restritivas entre a válvula principal e a válvula de ar.

Atribuir padrões por escopo. ANSI/AWWA C512 aborda válvulas de liberação de ar, ar/vácuo e combinadas para água e águas residuais. O DIN EN 1074-4 cobre testes de aptidão e verificação de válvulas de ar para abastecimento de água. A ASME B16.34 pode reger classificações, materiais, testes e marcação para válvulas metálicas aplicáveis; O ASME B16.5 cobre flanges especificadas. A API 598 e a ISO 5208 fornecem estruturas industriais de inspeção de válvulas e testes de pressão, mas não comprovam a capacidade de ar ou proteção contra surtos. A ordem de compra deve indicar edições, revestimentos, testes, aceitação de vazamento e certificados.

Considerações de Manutenção de Rotina

A válvula pode parecer intacta e ainda assim estar indisponível. Os engenheiros verificam vazamentos, telas, movimento do flutuador, ventilações, revestimento, corrosão, inundações e posição de isolamento de serviço. Uma válvula de diafragma de resistente à corrosão pode controlar fluxos químicos compatíveis em patins de tratamento, mas sua compatibilidade com pressão, temperatura, diafragma e mídia é separada da função antivácuo da linha principal.  Os sólidos de águas residuais frequentemente exigem lavagem mais frequente do que o calendário sugere.

Manutenção começa com regras de bloqueio de plantas e espaço confinado. Isole, despressurize, verifique pressão zero, drene o líquido perigoso e controle o ar comprimido ou sulfeto de hidrogênio antes de abrir o corpo. Nunca fique em pé sobre uma tomada ou afrouxe uma tampa pressurizada. Após o serviço, conclua os testes especificados, reabra gradualmente e registre as leituras de condição encontrada e retorno ao serviço.

Selar o envelhecimento oferece outra pista causal. A exposição ao desinfetante e o ciclo de temperatura endurecem um elastomero incompatível; começa a infiltração; os depósitos aumentam a aderência. Selecionar EPDM, FKM ou PTFE a partir da concentração real e da temperatura interrompe essa sequência. A aprovação para serviços potáveis continua sendo obrigatória.

Conclusão

O Futuro da Gestão da Integridade de Dutos

O próximo passo na gestão da integridade do pipeline é uma melhor conexão entre análise de transientes e dados operacionais. O registro de pressão em alta velocidade identifica eventos que criam pressão negativa; tendências de posição das válvulas e correntes de bomba revelam mudanças no fechamento ou na ligação de ar. Os diagnósticos então direcionam a manutenção antes que o surto cause danos.

Futuras soluções de tratamento de água combinarão válvulas de ar de tamanho, válvulas de controle de pressão, válvulas de retenção, isolamento, atuadores e monitoramento. Ferramentas digitais melhoram a visibilidade, mas a capacidade, o fechamento estável, materiais adequados, acesso e um plano de manutenção testável continuam sendo fundamentais.

Considerações Finais sobre Impacto Ambiental

A gestão eficaz do ar suporta mais do que a vida útil dos equipamentos. Evitar colapsos e falhas nas juntas reduz a perda de água, descarga de águas residuais, escavação e materiais de substituição. Remover o ar preso reduz a carga de bombeamento e o consumo de energia. O roteamento seguro das ventilações mantém gases corrosivos longe das pessoas, tornando a estação parte do equipamento de proteção ambiental da usina.

Para aquisição, envie o meio, perfil do duto, histórico de pressão, dados da bomba, caixas de enchimento e drenagem, requisito de capacidade de ar, materiais, lógica do atuador e padrões. O YNTO pode então configurar válvulas complementares de controle, isolamento, verificação, diafragma, esfera e borboleta em torno de uma solução dedicada a ar/vácuo. Isso protege a eficiência hidráulica sem afirmar que uma única válvula resolve todos os transitórios.
