O que observar em uma válvula de drenagem rápida para trocar líquido em tanques: dicas de especialistas

No cone inferior de um tanque de mistura, problemas raramente se manifestam com uma falha dramática. Mais frequentemente, aparecem como algo sutil. Durante a troca, a primeira onda de líquido parece normal, depois o fluxo hesita. Alguns segundos depois, o produto volta a pulsar, e o operador percebe que o resíduo ainda está na área do sump. No lote seguinte, a alavanca da válvula parece mais pesada do que no mês passado, ou o atuador demora meio segundo a mais para responder. Engenheiros que trabalham no local aprendem a prestar atenção a esses pequenos avisos porque geralmente significam que o desgaste já começou.

Em muitas operações de campo, o problema recorrente não é a válvula abrindo ou fechando em um sentido binário. É o que acontece no meio. Sedimentos ou cristais se acumulam no ponto mais baixo do tanque, depois marcam o assento durante a abertura; Danos ao assento causam infiltração de luz; A infiltração se transforma em risco de contaminação ou tempo de limpeza desperdiçado. Em outra corrente comum, ciclagens repetidas quente-frio endurecem as vedações, a vedação perde elasticidade e a válvula que parecia estar bem durante o desligamento começa a suar na próxima transferência. Quando uma planta troca líquidos com frequência, a válvula de drenagem rápida "certa" não é uma parte de conveniência. Isso se torna uma parte da confiabilidade.

Visão geral das válvulas de drenagem rápida

Definição e Função

Uma válvula de drenagem rápida é projetada para esvaziar um tanque ou recipiente de forma rápida, limpa e com o mínimo de líquido retido possível. Na prática, os compradores buscam três coisas ao mesmo tempo: descarga rápida, desligamento confiável e uma geometria que não prenda o meio residual ao final do ciclo. Um ponto de referência útil é o design de dreno de rotação rápida da ValvoMax, que combina um caminho de drenagem protegido, tampa de segurança, liberador por bola de verificação, múltiplos recursos de prevenção de vazamento de backup, construção em aço inoxidável 304 e anéis de O FKM/Viton para tornar a drenagem mais rápida e limpa, ao mesmo tempo em que reduz a exposição ao fluido quente. A lição fundamental se aplica muito além do serviço de óleo: o desempenho de drenagem rápida é realmente uma combinação do projeto do caminho do fluxo, design da vedação e segurança do operador.

Para serviço no tanque, geralmente começo perguntando se a saída precisa de um caminho reto e com porta completa ou se uma geometria compacta de estrangulamento é aceitável. Se o objetivo for uma troca rápida com mínimo de atraso, uma válvula manual de bola de porta completa geralmente é a primeira opção que vale a pena ser avaliada. A linha manual de válvulas de esfera da YNTO inclui modelos resistentes a produtos químicos de união verdadeira em UPVC, CPVC e PPH para sistemas de manuseio de fluidos corrosivos, o que é útil quando o tanque drena produtos químicos de tratamento, soluções de revestimento ou líquidos utilitários, em vez de apenas água.

Importância em Soluções de Gestão de Fluidos

O valor de uma válvula de drenagem rápida torna-se evidente quando os tanques fazem parte de um processo mais amplo de limpeza ou troca por lote. Sistemas de limpeza no local são amplamente utilizados porque permitem que as usinas limpem tanques, canos, filtros e equipamentos relacionados sem grandes desmontagens, melhorando a repetibilidade e reduzindo a exposição à mão de obra e a produtos químicos. Em serviços higiênicos ou de alta pureza, o ASME BPE é especificamente voltado para equipamentos de processamento de fluidos onde o controle de pureza e biocarga são importantes, incluindo sistemas de filtração e armazenamento intermediário. Isso significa que drenabilidade não é apenas um recurso interessante; É um requisito de design ligado à qualidade do produto.

É aí que as equipes de compras devem pensar além do corpo de válvulas. A válvula de drenagem está dentro de um conjunto maior de soluções de gerenciamento de fluidos que inclui equipamentos de limpeza de tanques, automação, layout de tubulações e padrões de verificação. Se a válvula deixar um calcanhar de líquido, o tempo de limpeza aumenta. Se os operadores precisarem abri-la lentamente porque o caminho de drenagem está instável, o tempo de troca aumenta. Se o elastomero errado for especificado, o inchaço ou endurecimento do vedador segue, e o resultado geralmente é o mesmo: retrabalho não planejado.

Critérios de Seleção

Avaliação da Tecnologia de Drenagem

A primeira coisa a observar é a geometria do drenagem. Para trocas frequentes de líquido, os melhores projetos reduzem o espaço morto, encurtam o caminho de descarga e evitam restrições estreitas onde sólidos podem fazer pontes. Durante a comissionamento, um sinal comum de uma escolha ruim é o fluxo instável em aberturas baixas: a linha começa a drenar, a pressão muda, os internos microvibram e, com o tempo, essa vibração desgasta as bordas de vedação. A sequência é familiar: flutuação de pressão → acabamento ou micro-movimento da bola → desgaste dos bancos → desligamento mais lento e goteamento pós-drenagem.

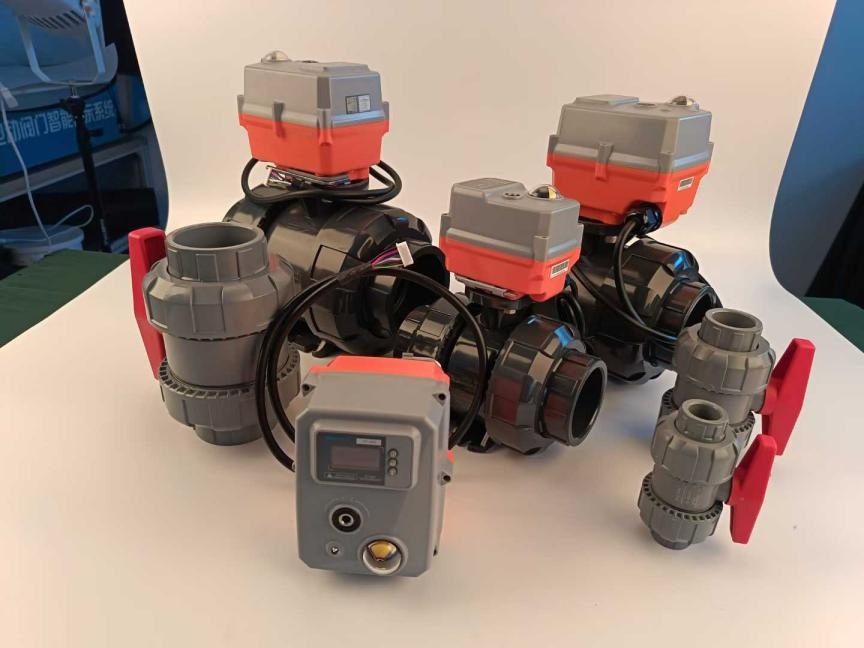

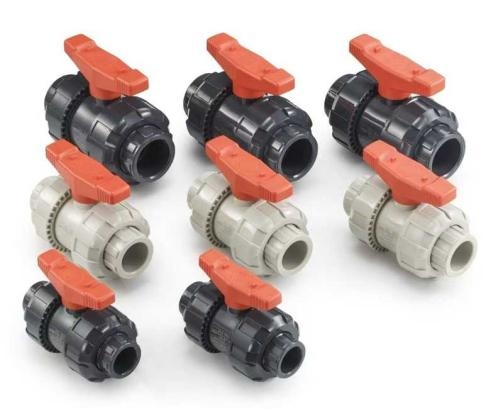

Quando a evacuação rápida importa, uma válvula de bola elétrica de porta completa costuma ser mais eficaz do que uma válvula do tipo estrangulamento.  A linha de válvulas de esfera elétricas da YNTO inclui modelos de aço inoxidável de conexão rápida, versões flange e rosca G, estilos de união PPH e UPVC, e até opções de união verdadeira PVDF de 1/2"–8", o que diz algo importante ao comprador: a conexão final e o material devem corresponder ao método de limpeza, carga química e rotina de manutenção, não apenas ao tamanho do tubo.

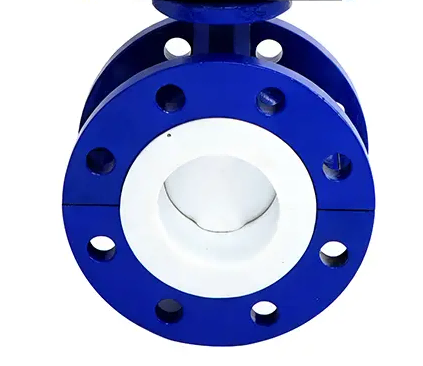

Para saídas maiores de tanque, especialmente onde espaço e torque do atuador importam, uma válvula borboleta elétrica pode ser atraente. O YNTO lista opções de flanges seladas com EPDM, tipos de pastilhas com zelador de PTFE e estilos de grampos sanitários de aço inox 316 com conexão rápida. Na prática, válvulas borboleta são excelentes quando o meio está relativamente limpo e o tamanho da linha é grande, mas se o serviço for pegajoso ou formar cristais, os engenheiros frequentemente prestam mais atenção à retenção e à facilidade de limpeza do disco antes de tomar a decisão final.

Avaliação de Recursos de Automação de Válvulas

Uma boa escolha de válvula de drenagem rápida também deve considerar como a planta deseja operar. Se os operadores ainda permanecem no tanque durante cada troca de líquido, uma válvula manual pode ser suficiente. Mas em patins automatizados, sistemas de lotagem e áreas perigosas, a atuação importa. O YNTO destaca a tecnologia de motores brushless, operação em larga tensão e a tecnologia de válvula elétrica protegida por IP67 como vantagens práticas para controle confiável em ambientes industriais. A empresa também afirma que seus atuadores elétricos obtiveram a certificação SIL 3 segundo IEC 61508 e são projetados para se mover para uma posição pré-definida de segurança quando for detectada perda de sinal de controle. Para os compradores, isso não é apenas um detalhe da ficha técnica; Isso afeta diretamente o que acontece quando um comando de drenagem do tanque falha ou um painel perde energia no meio do ciclo.

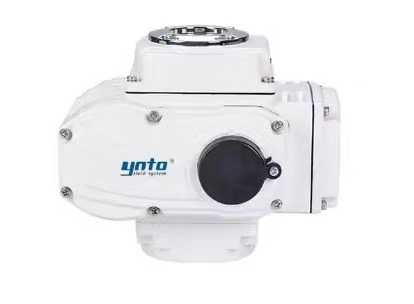

Se a sequência de drenagem precisa ser interligada com sensores de nível, permissões de bomba ou receitas de limpeza, faz sentido emparelhar a válvula com um atuador elétrico. Se a usina quiser esvaziamento controlado em vez de simples despejo aberto e fechado, uma válvula de controle elétrica pode ser adicionada em outra parte do skid para estabilizar o fluxo e evitar choques em sistemas industriais de fluidos a jusante. O catálogo da YNTO inclui válvulas de controle de manga elétrica e de assento único, o que é útil quando um projeto requer tanto esvaziamento rápido quanto comportamento controlado de fluxo a jusante.

A compatibilidade dos atuadores também precisa ser verificada no nível padrão. A ISO 5211 é o padrão de interface reconhecido para fixações de atuadores de giro parcial, e convenções de montagem baseadas em DIN são amplamente referenciadas para integração e intercambiabilidade de atuadores. Isso importa quando as equipes de compras querem flexibilidade futura para substituições, em vez de um arranjo de montagem personalizado e único.

Entendendo a Compatibilidade de Sistemas de Fluidos Industriais

A escolha de materiais é onde muitos projetos de válvula de drenagem rápida se tornam confiáveis ou caros. Para lavagem de água, água sanitária e muitos produtos químicos suaves, o aço inoxidável 316L continua sendo uma opção forte porque equilibra resistência à corrosão, facilidade de limpeza e resistência mecânica. Em serviços químicos mais agressivos, termoplásticos como UPVC, CPVC, PPH e PVDF podem ser mais adequados. O catálogo da YNTO reflete exatamente essa divisão: válvulas de esfera plásticas resistentes à corrosão para serviços químicos, designs sanitários de diafragma 316L para tarefas de processo limpo e opções de diafragma revestidas de PTFE para aplicações de grau semicondutor e químicas.

A seleção de selos nunca deve ser tratada como uma nota de rodapé. O EPDM funciona bem em muitos serviços baseados em água, enquanto a FKM é frequentemente escolhida onde a temperatura e a resistência química devem ser mais altas. O PTFE é valioso onde são necessárias baixas fricções e ampla resistência química. A cadeia de falha aqui é simples e cara: meios incompatíveis ou ciclo agressivo de temperatura → endurecimento ou inchaço → pequeno vazamento durante o standby → contaminação, risco de segurança ou tempo de retorno mais longo. Se o serviço for corrosivo e particulado, uma válvula de diafragma costuma ser a recomendação mais segura, pois o elemento de vedação isola as partes em funcionamento do fluido de forma mais eficaz do que muitos projetos padrão de desligamento. A linha de diafragmas da YNTO inclui PPH sem vedação, modelos industriais com flange resistentes à corrosão, válvulas sanitárias 316L e versões pneumáticas revestidas de PTFE.

Benefícios das válvulas de drenagem rápida

Equipamentos de Limpeza de Tanques Aerodinâmicos

Uma válvula de drenagem rápida escolhida corretamente reduz uma das partes menos glamourosas, porém mais caras, da operação da planta: a espera entre os lotes. Se a válvula realmente ultrapassar o ponto mais baixo, o equipamento de limpeza do tanque não precisa contornar resíduos acumulados. Isso significa menos volume de enxaguamento, menos ciclos repetidos e um desempenho CIP mais previsível. Em plantas que mudam aromatizantes, produtos químicos de tratamento superficial ou líquidos de formulação várias vezes por turno, é aí que drenagem eficiente se transforma em ganho mensurável de capacidade.

Processos de drenagem eficientes

Outro benefício é a consistência. Uma válvula que esvazia da mesma forma toda vez é mais fácil de cronometrar, mais fácil de automatizar e mais fácil de validar. A ValvoMax enfatiza velocidade, manuseio mais limpo, redução da dependência de ferramentas e prevenção de vazamentos em seu conceito de drenagem rápida, enquanto a matriz de produtos da YNTO mostra que os compradores podem escolher entre formatos manuais, elétricos, higiênicos e resistentes à corrosão, dependendo do serviço. Em outras palavras, drenagem eficiente não é um tipo de produto único; É resultado da correspondência do estilo da válvula ao comportamento líquido, rotina de limpeza e nível de automação da planta.

Melhores Práticas de Instalação

Considerações Pré-instalação

Antes da instalação, os engenheiros devem confirmar se o tanque é atmosférico ou com classificação de pressão. Isso muda tudo, desde as expectativas de carga do bico até a classe de pressão e o procedimento de teste. O Código de Caldeiras e Vasos de Pressão da ASME é a estrutura central para o projeto, fabricação, inspeção e teste de vasos de pressão, enquanto as convenções de flange ASME/ANSI definem classes comuns de pressão e padrões de conexão usados com válvulas e tubulações. Na prática, isso significa que a válvula de drenagem não é escolhida isoladamente; Ele precisa se encaixar no código do tanque, reforço do bico, classe de tubulação e arquivo de segurança da planta.

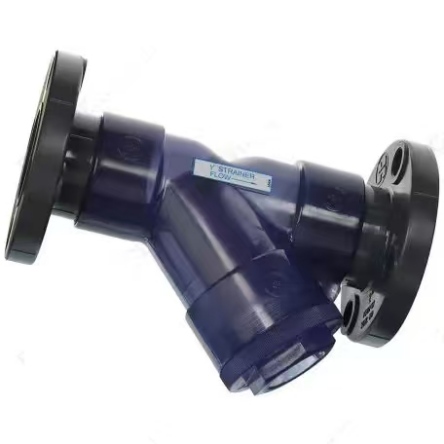

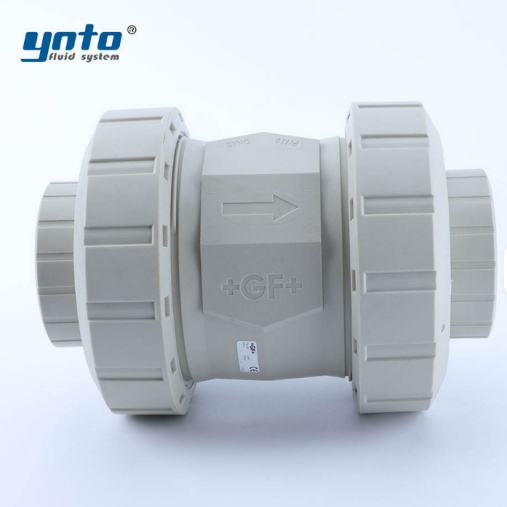

Os compradores também devem pensar no que protege a válvula. Se sedimentos, ferrugem ou produtos cristalizados conseguirem alcançar o assento, o gerenciamento de detritos a montante vale o pequeno custo adicional. Um filtro do tipo Y pode reduzir danos por partículas na linha, e uma válvula de retenção pode ajudar a prevenir refluxo ou contaminação reversa não intencional em coletores de drenagem compartilhados. O catálogo da YNTO inclui válvulas de retenção oscilante ANSI/ASME e filtros padrão do tipo Y para exatamente esse tipo de serviço de suporte.

Guia de Instalação Passo a Passo

No campo, as melhores instalações geralmente são as mais simples. Coloque a válvula no ponto mais baixo do tanque, mantenha a perna morta curta e evite uma peça de carretel a jusante que seja mais longa do que o próprio dreno precisa. Se a válvula for automatizada, suporte o atuador para que o bico do tanque não carregue massa desnecessária ou desalinhamento. Em seguida, realize um teste de vazamento a frio, seguido de um teste de drenagem temporizada com água limpa antes da introdução do líquido do processo.

Um erro que ainda vejo é escolher uma válvula que seja mecanicamente correta, mas operacionalmente errada. A válvula pode encaixar a flange, passar no teste de pressão e ainda ter um desempenho ruim porque a linha de drenagem sobe ladeira por um trecho curto, ou porque os operadores rotineiramente a abrem para "controlar" o fluxo e acabam desgastando os assentos. Para uma aplicação de drenagem rápida, a operação totalmente aberta geralmente é mais saudável para os internos do que um serviço prolongado meio aberto.

Conclusão

Se você está procurando uma válvula de drenagem rápida para trocar líquido nos tanques, não compre apenas pelo tamanho e preço. Veja o volume de retenção, geometria do caminho do dreno, compatibilidade do material de vedação, lógica do atuador e os padrões esperados pelo seu projeto. Arquivos de compras em setores sérios frequentemente fazem referências às expectativas baseadas em ANSI, ASME, API, ISO e DIN, e o YNTO posiciona explicitamente seus produtos em torno desse tipo de ambiente de especificação. A empresa afirma ter mais de 25 anos de experiência em válvulas de automação, já atendeu clientes em mais de 159 países e regiões, e apoia mais de 4.000 empresas e fábricas.

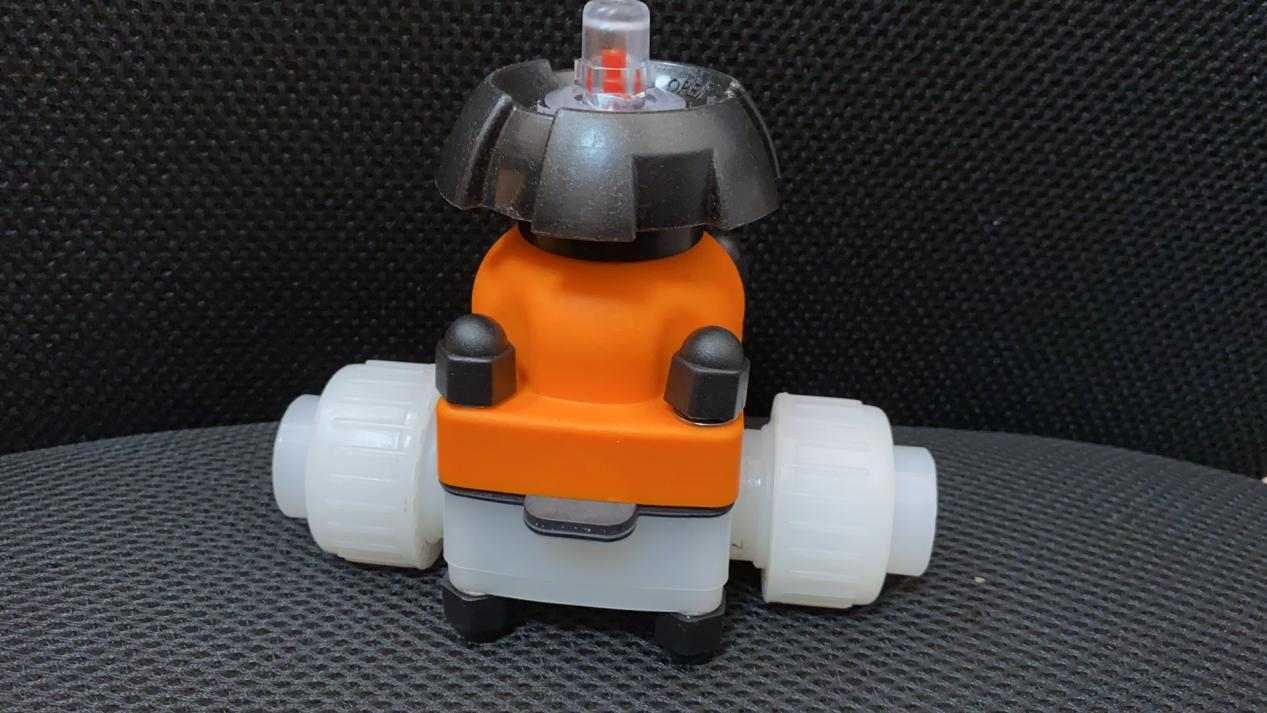

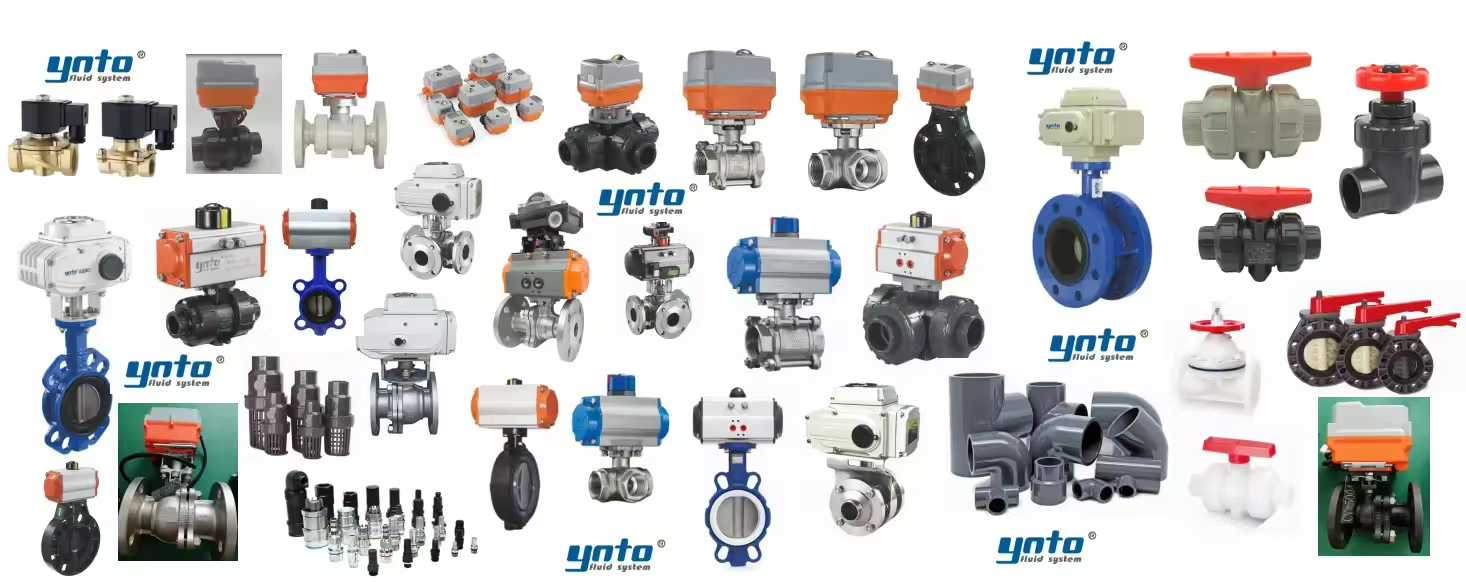

Para compradores que precisam de um único fornecedor em vários cenários de drenagem de tanque, essa amplitude é importante. A linha da YNTO abrange válvulas de esfera de união resistentes a produtos químicos, válvulas de diafragma sanitárias 316L, válvulas de esfera elétricas de aço inoxidável de conexão rápida, válvulas borboleta vedadas com PTFE e EPDM, atuadores elétricos SIL 3 e componentes de linha de suporte. Isso facilita padronizar equipamentos de manuseio de fluidos, em vez de misturar peças incompatíveis de cinco catálogos diferentes.

Equívocos Comuns

Um equívoco comum é que qualquer válvula inferior seja automaticamente uma válvula de drenagem rápida. Não é. Algumas válvulas fecham bem, mas ainda deixam muito produto na zona de saída. Outro equívoco é que a automação sempre melhora o sistema. Na realidade, a automação só ajuda quando o torque do atuador, o comportamento de segurança contra falhas, a proteção contra entrada e a interface de montagem estão corretamente alinhados ao processo. Os compradores também às vezes presumem que o aço inoxidável resolve todos os problemas de corrosão; Não tem. Em serviços químicos, uma válvula de esfera de união verdadeira de plástico ou uma válvula de diafragma revestida de PTFE pode superar uma opção de aço inoxidável simplesmente porque a compatibilidade com a mídia é melhor.

A decisão de compra mais inteligente geralmente é a menos glamourosa: escolha a válvula que ainda vai drenar limpa após o quinto centésimo ciclo, não apenas o primeiro.
